FELAC.Pre/Post 前后处理软件

立即咨询

产品功能

FELAC.Pre/Post提供复杂模型的建模功能

多种CAD接口包括:支持IGES、DXF、Parasolid、VDA、STL、Nastran mesh等模型的导入。

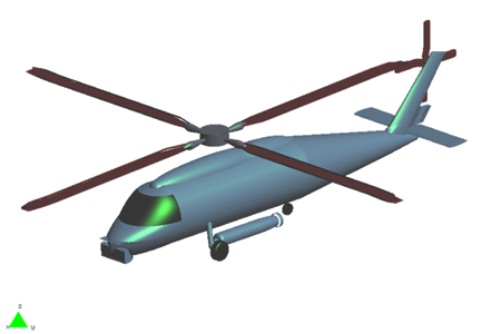

prepost-1.jpg  prepost-2.jpg



网格剖分

使用FELAC.Pre/Post框架可根据客户需求定制化开发行业前处理软件,既能对接FELAC系列软件,也能输出NASTRAN、ABAQUS、OpenFOAM等求解器输入文件。

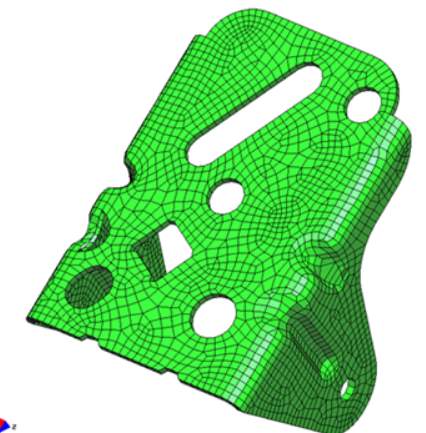

FELAC.Pre/Post提供高精度的网格剖分

非结构网格:一阶、二阶;结构化网格:一阶、二阶;半结构化网格:一阶、二阶。


图像 86.png


FELAC.Pre/Post后处理可视化功能

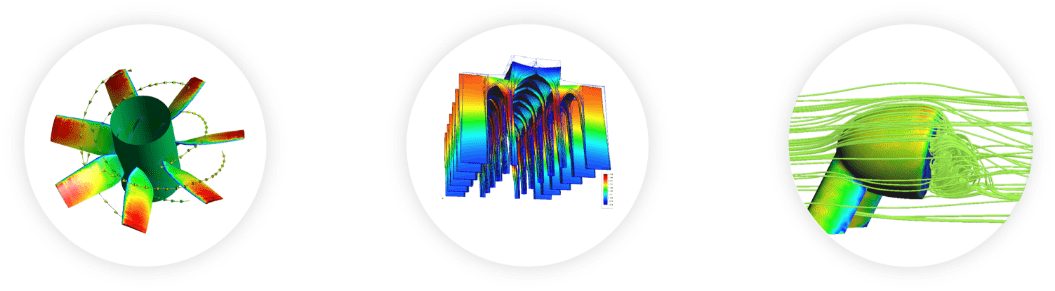

云图、等值线、矢量图、变形图;动画、剖面图、时程曲线;矢量长度、应力主量自动计算。



直观的模型与数据查看方式

使用FELAC.Pre/Post框架可根据客户需求定制化开发针对专业应用的后处理界面。



FELAC.Pre/Post与FELAC系列产品的集成关系

FELAC可自动生成与FELAC.Pre/Post的接口文件;FELAC.Pre/Post根据接口文件生成FELAC计算所需数据;FELAC将计算结果转换为FELAC.Pre/Post后处理格式;FELAC.Pre/Post读取后处理文件进行可视化。





产品特色

自主开放
1. 完全自主知识产权。
2. 基于组件式的开放式软件架构,输入输出格式可被定制,适于定制开发。

广泛的接口
1. 高效和易于使用的几何图形界面。
2. 用DXF、VDA或IGES格式读取CAD几何数据,与Parasolid格式兼容。

高精度网格剖分
1. 允许大网格以快速、高效的方式生成。
2. 支持2D三角形和矩形,3D六面体等多种单元剖分。

海量数据可视化
1. 海量数据下快速可视化结果展现。
2. 形变、温度分布、压力等的云图展现。
3. 位移、速度、压力和张力等的矢量和等值图展现。
4. 支持动态分析的动态展现。
5. 支持web方式展现。


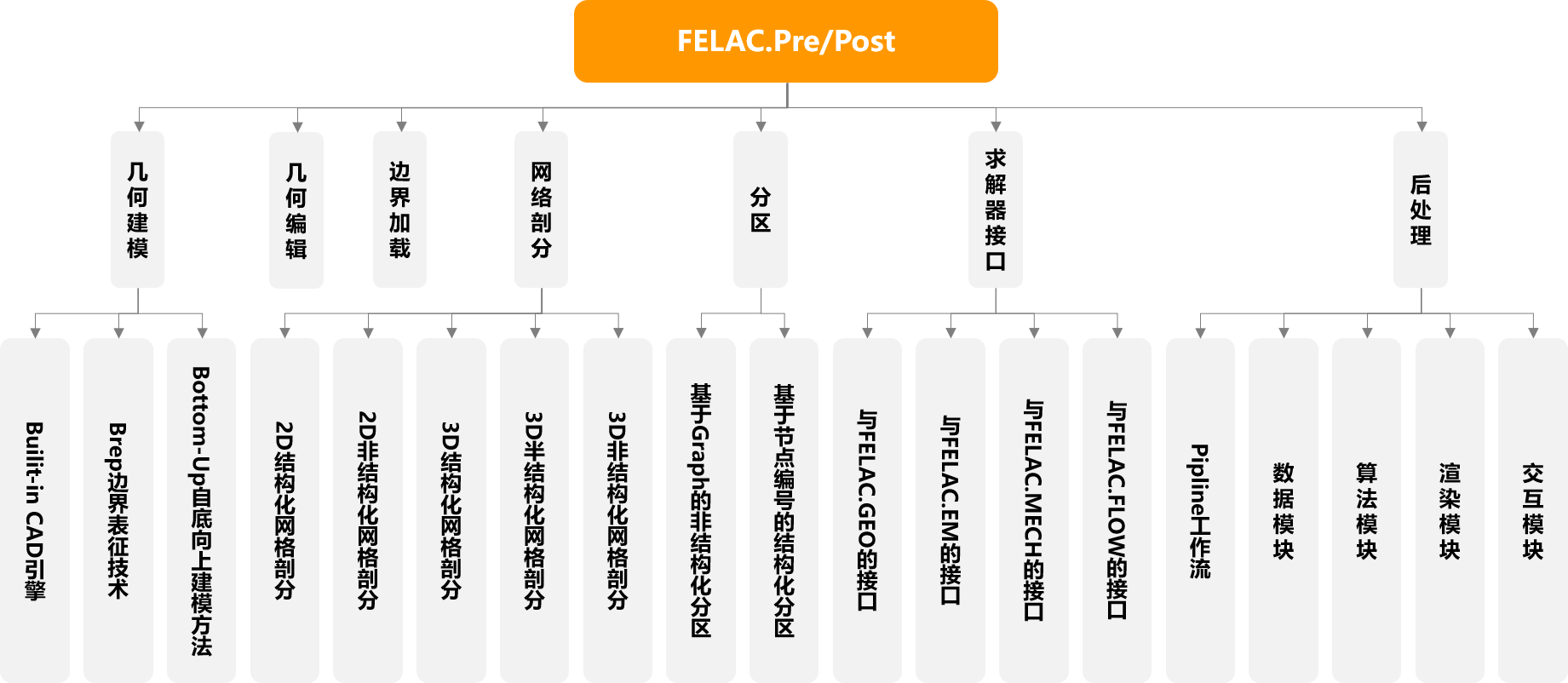

产品小结

FELAC.Pre/Post 软件可实现参数化二维草图和三维几何模型建模、网格剖分、物理场设置、求解控制及结果可视化等设计仿真全流程服务;支持不同格式几何模型和网格模型的数据输入输出;基于PipLine管线机制的建模和分析使得仿真过程更加便捷,便于实现全流程自动化;仿真结果可视化,提供多种图形显示与输出方式,支持多学科结果统一显示;具备统一的接口标准,能够集成FELAC系列产品或其他第三方求解器。

FELAC.Pre/Post 软件兼容主流几何引擎的模型导入,包含四边形(quad)、棱柱(prism)、六面体(hexa)网格生成,复杂几何的半手动全六面体网格剖分;支持手动六面体/棱柱剖分,包括:偏移、转换、旋转、扫略、映射和滑移;支持单独零件的并行网格剖分;灵活易用的网格拾取功能,方便后续操作;能够处理节点共用(含空气盒子)的网格剖分;具备网格质量检查功能;具备针对流体边界层网格的处理能力;实现几何模型-有限元模型的全关联与自动更新;支持和兼容常见文件格式的导入导出。

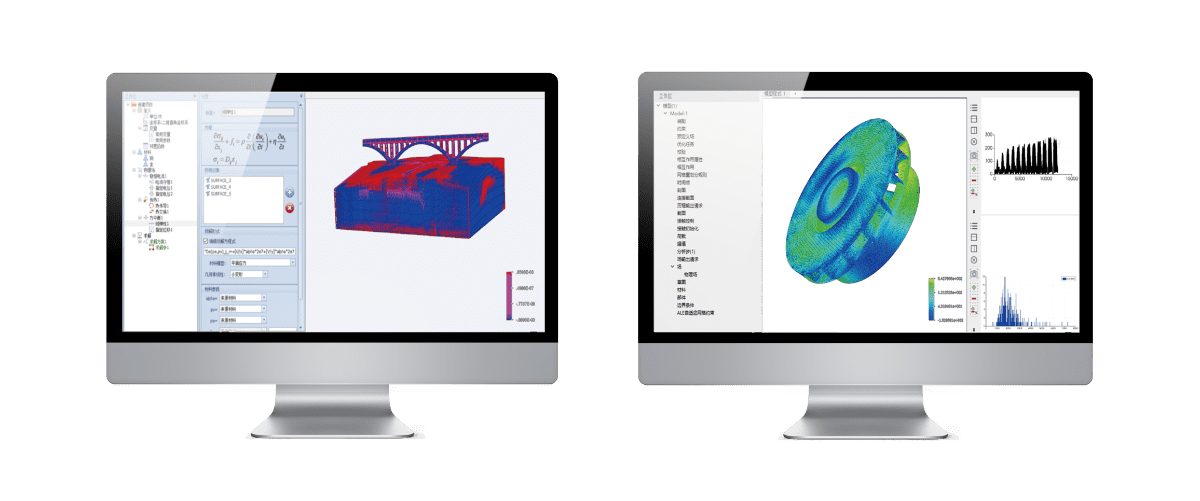

FELAC.Pre/Post产品界面

落煤筒整体网格模型


地下厂房三维造型


超大规模并行高密度地质体网格生成
